LUXKIT PDK131 修理

ラックスのレコードプレーヤー　LUXKIT PDK131　を修理しました。

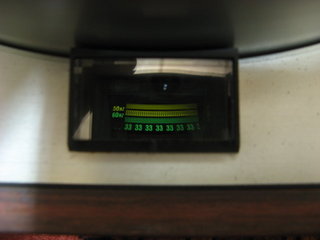

症状：ストロボが光らない、回転が不安定
原因：電解コンデンサの劣化、ボリュームのガリ

　

Scan Speak 10F/8422-03 スピーカー

雑誌「ステレオ」2012年8月号付録のスピーカーユニット　Scan Speak 10F/8422-03　の箱を作ってみました。
「10cm」というより9cmですね。
少なくとも、この小ささと価格からは想像のできない、上品な音質です。

　エンクロージャ：桐集成材　柿渋塗装
　バスレフポート：木管
　吸音材：サーモウール
　エンクロージャサイズ：176*300*200mm
　保護ネット：きびら麻　ろうけつ染め
　重さ：1.5kg　（スピーカーユニット、保護ネット含む）

　製作します（価格等はお問い合わせ下さい）



参考周波数特性（測定条件により異なります）

　
　

Counterpoint SA-5000修理(2)

次は電源部です。
風通しが悪く、しかも真空管やパワートランジスタの直近なので、
電解コンデンサがいくら105℃でもかわいそうです。


外してみると、やはり液漏れが始まっていました。


（トランスのボルト2本と、トランスのアース接続が外されていました。
トランスはラバーマウントなので、物理的にも電気的にも浮いてグラグラになっています。
依頼者に聞くと、スタビライザを付けるために外したとの事。
これはマズいので、元に戻しました。）

日本ケミコンKMHシリーズに交換しました。
コンデンサが小さくなった分、前よりは風通しはマシになりましたが


修理完了後、早速レコードを聴いてみました。
さすがに大人な感じのいい音です。

でも、私が1万円ちょっとで作ったフォノイコライザーアンプも捨てたものではない事も再認識しました。
　

Counterpoint SA-5000修理(1)

カウンターポイントSA-5000という、高級プリアンプの修理を依頼されました。


ボリュームは、Noble(帝国通信)製。
DENON等の中〜高級機で使われていたのと同じでしょうか。


ボリュームのブラシの先が摩耗を通り越しています。


メインボリュームは、日本橋で見つけたオーディオ用に交換します。
これだけでも元に戻りますが、更に高音質を求めたいというご要望なので、
トリムのボリュームをアッテネーターに交換します。

日本が世界に誇るセイデン製 P型アッテネータ
APAT3250M50K スクアランオイル仕様


ベルデンのケーブルで配線


電解コンデンサはアメリカの普及品。
しかも真空管の直近に配置されているので、パンク寸前。


外すと、液漏れの始まっている物もありました。


日本ケミコン製105℃品に交換。
一応、真空管直近の2本は遮熱しておきます。


何かリアパネルのRCA端子が不揃いに見えると思ったら、
ワッシャが一部のボルトにしか入っていません。


基板にストレスもかかるので、全てのボルトにワッシャを入れました。


ボリュームのツマミとパネルとの間には、薄いフェルトを挟みました。

　

トランジスタアンプ・・・

AU-D607を修理して、いつも聴いているジャズのLPレコードをかけてみました。
最初は「さすがに往年の名機やなあ」と思っていたのですが・・・
だんだんと船酔いの様に気持ち悪くなってきて、ボリュームを下げ、A面だけで止めてしまいました。
・・・その後、同じレコードを真空管アンプで聴き直すと気分は回復しました。B面も大きめの音量で聴きました。

これって私だけでしょうか？
